等离子喷涂阳极失效原因分析

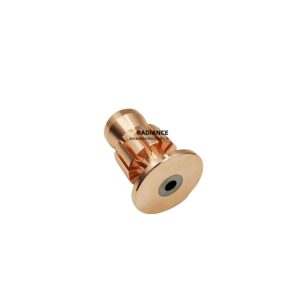

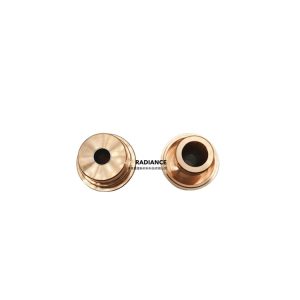

等离子喷涂阳极（喷嘴）是等离子喷涂过程中起弧的核心部件，其失效核心是高温电弧烧蚀、高速粒子冲蚀、热循环疲劳、气体腐蚀与冷却失效等因素叠加，最终表现为孔径扩大、内壁麻点 / 沟槽、裂纹、崩块、喇叭口变形，导致喷涂不稳定、涂层质量下降。

一、阳极失效机制

1. 电弧烧蚀与电子轰击

• 弧根集中烧蚀：阳极弧根在喷嘴内壁局部游动，电流密度极高（可达 10⁶–10⁷ A/cm²），瞬间温度超 10,000℃，造成局部熔蚀、蒸发、材料溅射。
• 电子 / 离子轰击：高速电子与离子持续撞击内壁，产生微区熔融、材料剥离、表面粗化，形成麻点与沟槽。
• 典型形貌：内壁出现不对称烧蚀、喇叭口扩孔、出口边缘熔化卷边。

2. 高速粒子冲蚀（机械损耗）

• 等离子射流携带熔融 / 半熔融粉末粒子（速度 300–800 m/s），对阳极内壁形成持续高速冲刷，造成磨粒磨损、材料剥离、孔径持续扩大。
• 冲蚀速率与粉末硬度、流量、射流速度正相关，硬质陶瓷粉末（如 Al₂O₃、ZrO₂）冲蚀更剧烈。

3. 热疲劳与热应力开裂（结构失效）

• 反复热循环：喷涂启停、功率波动使阳极在室温–1000℃+间快速交变，产生热胀冷缩应力，引发热疲劳裂纹。
• 热膨胀不匹配：阳极基材（多为 Cu、Cu-W 合金）与表面氧化层 / 涂层热膨胀系数差异大，界面产生剪切应力，导致微裂纹萌生、扩展、层状剥落。
• 冷却不均：水冷通道堵塞、流量不足、局部热点，加剧热应力集中与裂纹扩展。

4. 气体化学腐蚀（加速损耗）

• 氧化性气氛：工作气体（Ar/N₂）含微量 O₂、H₂O，高温下与阳极 Cu 反应生成CuO、Cu₂O，氧化物高温挥发、疏松剥落，加速材料损失。
• 活性气体腐蚀：喷涂含 C、Cl、F 的粉末或使用活性气体时，生成挥发性金属化合物，加剧腐蚀。

5. 冷却系统失效（诱因）

• 水冷不足 / 中断：阳极依赖强制水冷散热，流量不足、水温过高、水道结垢 / 堵塞会导致散热失效、温度飙升，烧蚀速率呈指数级上升。
• 结构设计缺陷：水道布局不合理、热交换效率低，造成局部过热、热应力集中。

二、影响因素

1. 工艺参数

• 电流 / 功率：电流↑→弧温↑→烧蚀↑；大功率喷涂（>60 kW）阳极寿命显著缩短。
• 气体类型 / 纯度：Ar+N₂混合气比纯 Ar 烧蚀更快；气体含 O₂、H₂O 会加速氧化蒸发。
• 气体流量 / 压力：流量不足→电弧不稳→局部过热；流量过高→粒子速度↑→冲蚀↑。
• 送粉量 / 粉末特性：送粉量↑、粉末硬度↑→冲蚀↑；粉末团聚→弧根扰动→烧蚀不均。

2. 阳极材料与结构

• 材料选择：纯 Cu 导热好但抗烧蚀差；可通过更换铜合金/内部衬W等方式提高阳极寿命。
• 结构设计：内孔锥度、弧室长度、水冷通道布局直接影响弧根稳定性与散热效率。
• 表面处理：内壁抛光、镀抗烧蚀层（如 W）可降低冲蚀与氧化。

3. 设备与操作

• 水冷系统：控制水压≥0.3 MPa、水温≤30℃、水质纯净（无杂质 / 结垢）等。
• 启停控制：频繁启停（>10 次 / 小时）会急剧加剧热疲劳，建议连续运行。
• 电弧稳定性：高频引弧、弧长控制不佳会导致弧根频繁跳动、局部过热。

三、失效分析流程

1. 外观检查：测量孔径变化，观察内壁烧蚀形貌、裂纹、氧化层、剥落块。
2. 截面分析：金相观察裂纹深度、晶界氧化、热影响区。
3. 性能测试：检测材料成分、硬度、导热率变化，判断腐蚀 / 氧化程度。
4. 工艺回溯：核查电流、气体、送粉、水冷参数，定位异常诱因。

四、寿命提升与预防措施

1. 材料优化：选用铜合金/纯铜内壁镀 W抗烧蚀层。
2. 工艺优化：

• 降低峰值电流，采用恒压 / 恒功率模式，减少弧根波动。
• 提高气体纯度（O₂<10 ppm），优先用纯 Ar或低 N₂比例混合气。
• 优化送粉位置与角度，减少粒子对阳极内壁的直接冲刷。

• 保证水冷流量、压力、水温稳定，定期清洗水道、去除水垢。
• 采用螺旋水道、多点冷却，提升热交换效率。

• 减少频繁启停，开机预热、关机延时冷却。
• 定期检查阳极损耗，通过观察通道损耗/裂纹/工艺参数下降幅度等，确认使用寿命范围及时更换，保证涂层质量，防止出现返工/报废等问题。
