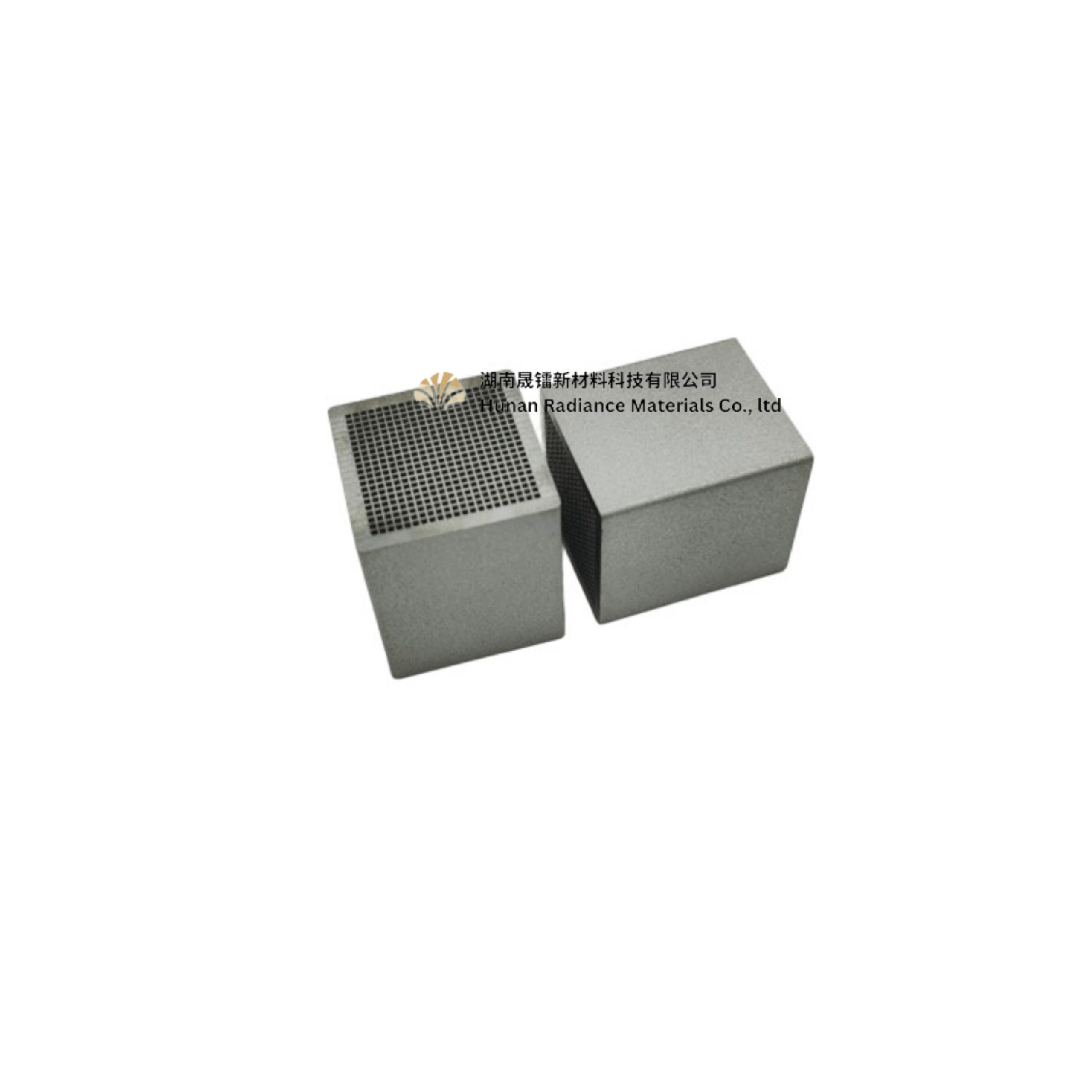

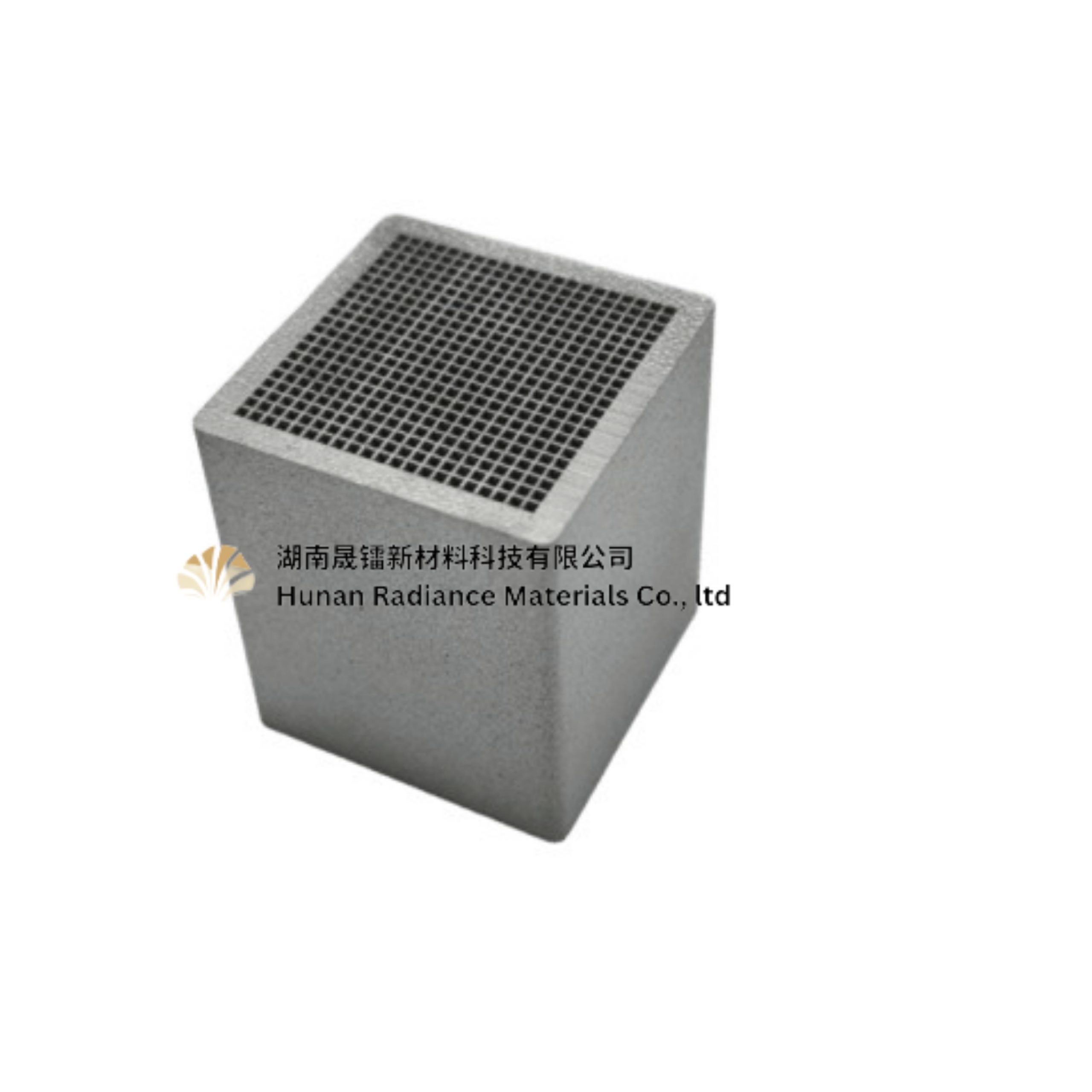

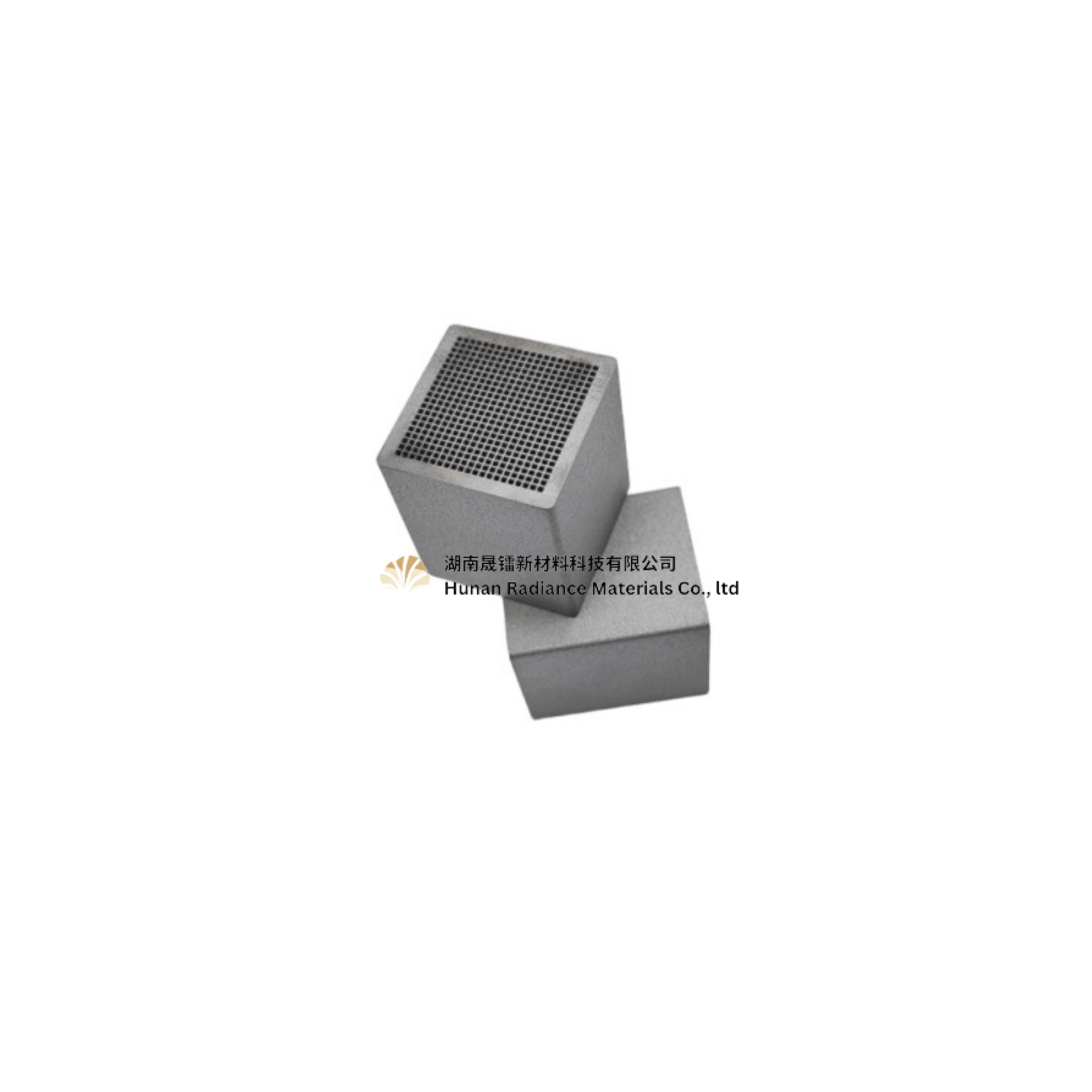

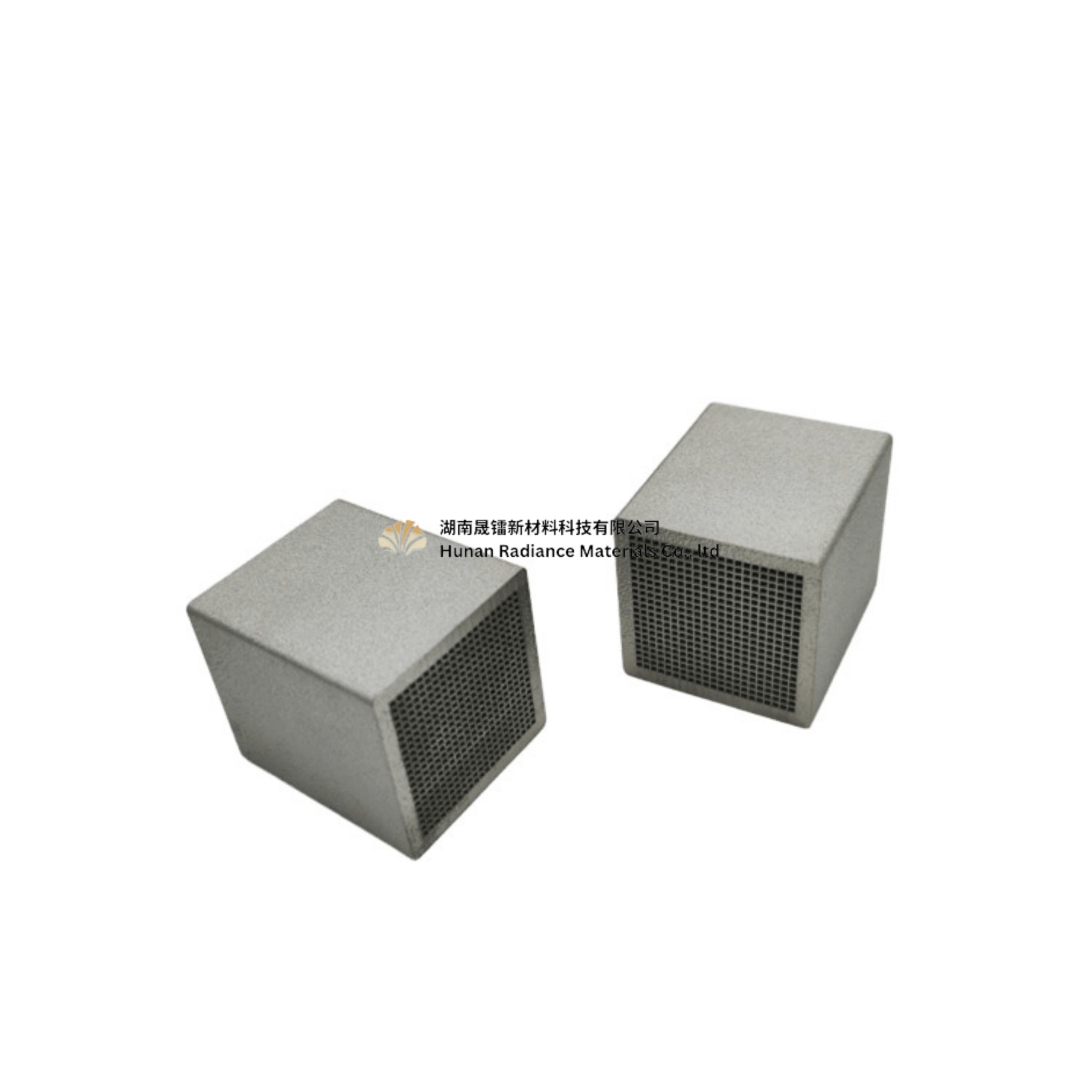

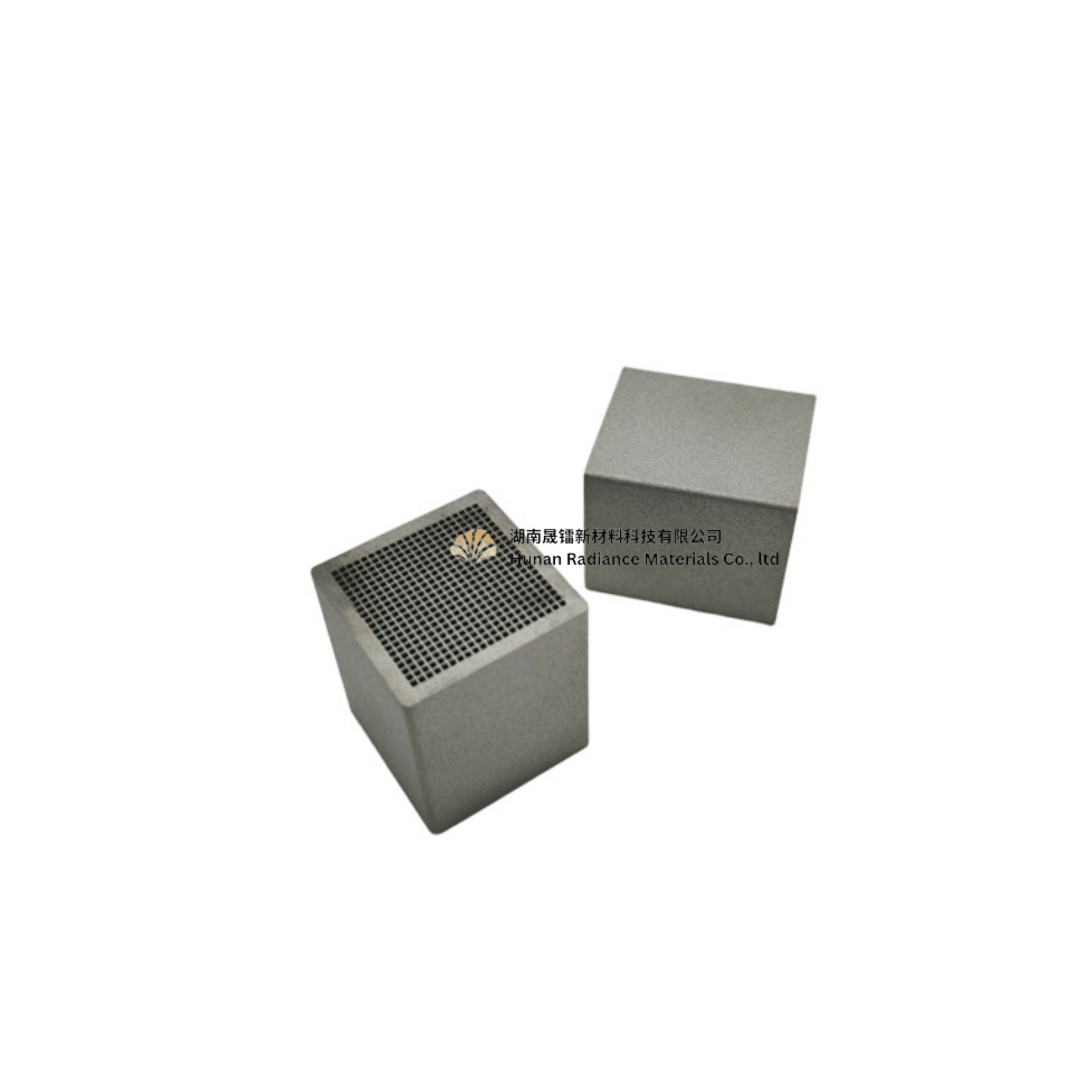

高精度屏蔽筛选用​​3D准直器

3D准直器是什么？​​

定义:准直器是一种用于​​精确控制辐射束（如X射线、γ射线、质子束等）方向、形状和照射范围​​的高精度装置。它通过物理或电磁方式调整辐射束的传播路径，确保能量精准聚焦于目标区域，同时减少对周围组织的非必要照射。而3D准直器则更注重三维空间上的实时调制射线束形状的能力，主要应用于对空间精度、复杂几何适应性及动态控制有着较高要求的场景。

​​工作原理​​：3D准直器的核心功能是​​将发散的辐射束调整为平行或特定角度、特定形状的束流​​，并动态调整照射野形状。其典型工作方式包括：

• ​​机械式调控​​：采用高密度材料（如钨合金）制成的可移动叶片（如多叶光栅），通过计算机控制叶片位置，形成复杂的三维束流轮廓。
• ​​电磁式调控​​：利用磁场或电场偏转粒子束方向，实现非机械式动态调整。

​​制作材料​​：由于3D准直器需承受高能辐射并保持长期稳定性，其核心部件通常采用​​高密度、高衰减系数的材料​​，例如：

• ​​钨合金（W-Ni-Fe/Cu）​​：密度高（17-19 g/cm³），辐射屏蔽能力强，机械强度优异，是MLC叶片的理想选择。
• ​​铅（Pb）​​：虽然密度较高（11.3 g/cm³）且成本低，但存在毒性，机械强度较差，易变形，多用于静态准直器或低端设备。

​​准直器有哪些类别？

准直器按调控能力可分为​​一维准直器、二维准直器和三维准直器​​。

​​一维准直器​​：一维准直器是最基础的类型，通常由单组平行狭缝或孔道组成，只能在一个方向上限制束流范围。例如，在早期X光机中，简单的铅板开槽结构可用于控制X射线的水平或垂直方向发散。

​​二维准直器​​：二维准直器可同时在两个正交方向（如X/Y轴）上调整束流范围，典型结构包括十字形狭缝或方形孔径。这类准直器广泛应用于工业CT和早期放射治疗设备，能够提供比一维准直器更精确的束流控制。

​​三维准直器（3D准直器）​​：三维准直器是目前最先进的技术形态，能够在三维空间内动态调整束流形状和方向。根据实现方式，3D准直器可进一步分为以下类型：

• ​​多叶光栅（MLC）​​：由数十至上百对独立移动的钨合金叶片组成，每对叶片可单独调整位置，通过计算机控制形成复杂的三维束流轮廓。
• ​​电磁准直器​​：通过电磁场调控带电粒子束（如质子、重离子）的方向，无需机械叶片，适用于质子治疗系统。
• ​​旋转式准直器​​：通过旋转可变孔径结构（如螺旋形狭缝）调整束流角度，主要用于工业CT或同步辐射光源。

​3D准直器的应用领域​​

​​1.医疗领域：精准放射治疗​​

• ​​调强放射治疗​​：MLC动态调整X射线束流形状，使其与肿瘤三维结构高度匹配，最大限度保护周围健康组织。
• ​​质子治疗​​：电磁准直器引导质子束精准靶向肿瘤，实现高精度的剂量控制。
• ​​定向放射外科​​：微型MLC实现亚毫米级精度，用于脑部或体部小肿瘤的高剂量单次照射。

​​2.工业检测：无损探伤与高精度成像​​

• ​​工业CT扫描​​：3D准直器优化X射线角度，减少散射干扰，提高复杂零件的成像分辨率。
• ​​工件缺陷检测​​：在石油管道或压力容器检测中，准直器实时调整线束三维路径，筛选有效射线，增强缺陷识别能力。

​​3.科研与大科学装置​​

• ​​同步辐射光源​​：准直器控制光束方向，用于材料科学、蛋白质晶体学等微观结构研究。
• ​​粒子物理实验​​：电磁准直器筛选特定能量的粒子束，确保探测器信号纯净。

随着精准医疗和高端制造也的发展，行业对高精度定位屏蔽和筛选的要求越来越高，凭借高精度的调控能力和材料可靠性，3D准直器越来越成为现代放射治疗、工业检测和科研实验的核心组件。
