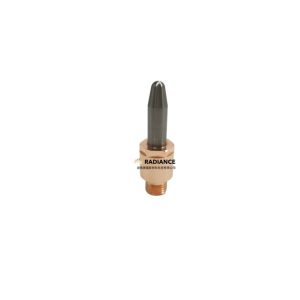

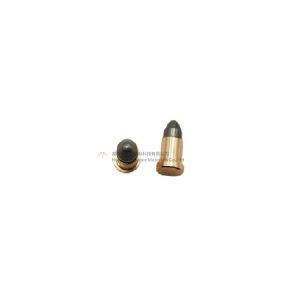

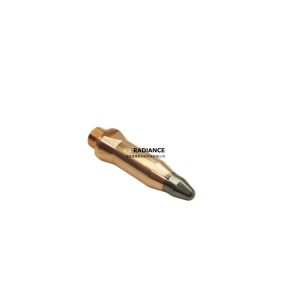

等离子喷涂技术在半导体行业的应用

等离子喷涂技术是半导体设备制造的核心表面处理工艺，主要用于制备高致密、高纯度、耐等离子体腐蚀的陶瓷涂层，是保障先进制程（5nm 及以下）设备稳定性与晶圆良率的关键技术。

一、核心应用场景

1. 刻蚀设备（Etcher）：腔体防护

• 核心部件：腔体内壁、聚焦环、气体喷淋头、电极板、内衬
• 核心涂层：氧化钇（Y₂O₃） 涂层（纯度≥99.999%）
• 作用：抵御 CF₄、SF₆、Cl₂等强腐蚀性等离子体侵蚀，防止金属离子析出污染晶圆
• 技术优势：
  • 高致密（孔隙率＜1%），抗腐蚀寿命提升至8000–12000 小时
  • 杂质极低（金属杂质＜0.0001%），显著提升良率
  • 维护成本降低60%，大修周期大幅延长

2. 沉积设备（CVD/PVD）：热场与静电控制

• 核心部件：加热器、基座、静电吸盘（ESC）、托盘、内衬
• 核心涂层：氧化铝（Al₂O₃）、氧化钇（Y₂O₃）、氮化铝（AlN） 复合涂层
• 作用：
  • 耐高温、绝缘、均匀热传导，保障薄膜沉积均匀性
  • 静电吸盘涂层提供稳定吸附力，防止晶圆偏移
  • 阻隔工艺气体与金属基体反应，减少颗粒污染

3. 热处理 / 外延设备：高温部件防护

• 核心部件：外延托盘、扩散炉管、加热台、石英 / 碳化硅基座
• 核心涂层：氧化钇、氧化铝、氧化锆 涂层
• 作用：
  • 保护石英 / 金属基体在1000℃+ 高温下不被腐蚀、不变形
  • 抑制高温失透，保持光学与结构稳定性
  • 适配大尺寸（12 英寸）SiC 外延工艺

4. 其他精密部件：耐磨与绝缘

• 硅片传输 / 处理：机械手、吸盘、导轨（喷涂 Al₂O₃/TiO₂，耐磨、低摩擦）
• 腔体密封 / 绝缘：法兰、绝缘环（喷涂高纯度陶瓷，绝缘 + 防粘）

二、关键技术路线（半导体专用）

1. 低压等离子喷涂（LPPS）

• 环境：10–50kPa 低气压，抑制氧化
• 优势：涂层氧含量低、结合强度高（可达 300MPa）、致密性好
• 适用：高纯度、高结合力要求的核心部件

2. 悬浮等离子喷涂（SPS）

• 原料：纳米 / 亚微米级陶瓷粉末悬浮液（如 Y₂O₃）
• 优势：解决纳米粉末团聚问题，涂层更致密、均匀、耐腐蚀
• 适用：先进刻蚀腔体、高精度喷淋头

3. 高致密等离子喷涂（HDPS）

• 工艺：氩氢混合、多层结构、热膨胀梯度设计
• 优势：孔隙率＜1%，结合强度高，热循环稳定性好
• 适用：5nm 及以下先进制程设备

三、典型材料与性能对比

四、技术价值与产业影响

• 良率提升：减少金属污染与颗粒，良率提升0.5%–1.2%
• 成本降低：设备寿命延长、维护频次下降，12 英寸厂年节约超3000 万美元
• 制程推进：支撑 5nm/3nm 先进工艺量产，是台积电、应用材料等的标配技术

五、技术挑战

• 热匹配：陶瓷涂层与金属 / 碳化硅基体热膨胀系数差异大，易热循环剥落
• 纯度控制：喷涂过程易引入杂质，需全程超纯环境与高纯原料
• 精密加工：涂层后需精密研磨，保证平整度且不引入损伤
